Phớt cho máy xây dựng: Ngăn chặn rò rỉ đáng tin cậy

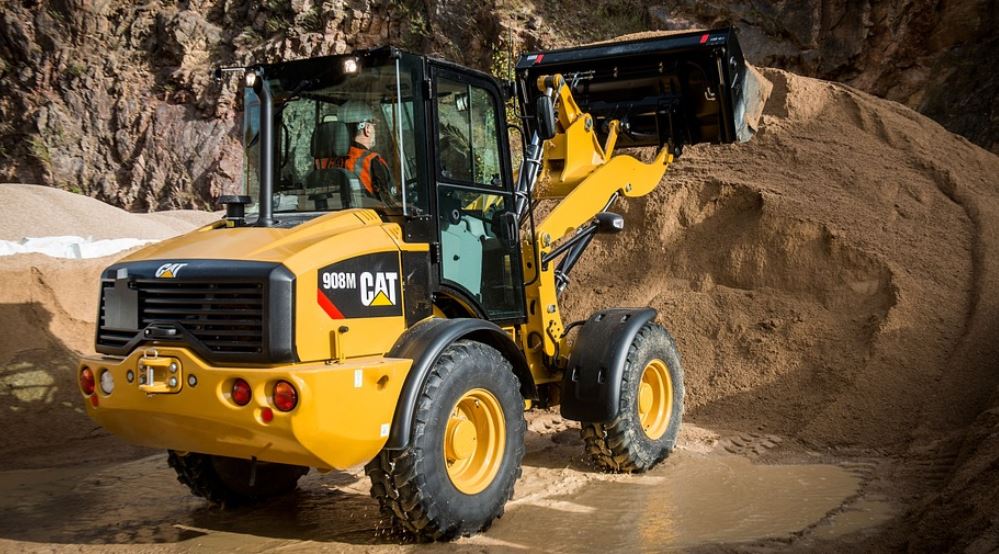

Máy móc xây dựng - máy xúc, máy xúc bánh lốp, máy ủi và xe ben - hoạt động trong một số môi trường khắc nghiệt nhất trên trái đất. Bụi, bùn, nhiệt độ khắc nghiệt và tải trọng tác động lớn cùng nhau thách thức mọi thành phần. Trong số này, hệ thống làm kín thường là mắt xích yếu nhất nhưng lại là mắt xích quan trọng nhất để ngăn chặn sự thất thoát chất lỏng và sự xâm nhập của chất bẩn. Ngăn chặn rò rỉ đáng tin cậy trực tiếp giúp giảm thời gian ngừng hoạt động, giảm chi phí vận hành và kéo dài tuổi thọ thiết bị. Bài viết này xem xét sáu họ niêm phong thiết yếu –con dấu thủy lực, thành phần hướng dẫn, vòng dự phòng, Vòng chữ O, vòng bốn/X, Vàcon dấu quay– và cách chúng đóng góp vào hiệu suất mạnh mẽ của máy xây dựng.

Xi lanh thủy lực là cơ bắp của máy móc xây dựng. cáccon dấu thanh pistonphải chịu được áp suất lên tới 350 bar trong khi chuyển động qua lại ở các tốc độ khác nhau. Phốt thủy lực hiện đại có thiết kế hình chữ U với vòng dự phòng để chống đùn. Các vật liệu như polyurethane hoặc nitrile với các chất phụ gia đặc biệt mang lại độ ma sát thấp và khả năng chống mài mòn cao. Khi lắp đặt, chú ý cẩn thận đến độ hoàn thiện bề mặt thanh (Ra < 0,4 µm) để tránh rò rỉ vi mô. Đối với xi lanh cần trong máy đào, việc sử dụng bố trí vòng đệm song song giúp cải thiện khả năng dự phòng, đảm bảo rằng ngay cả khi vòng đệm chính bị mòn thì lớp chắn thứ cấp vẫn duy trì khả năng ngăn chặn.

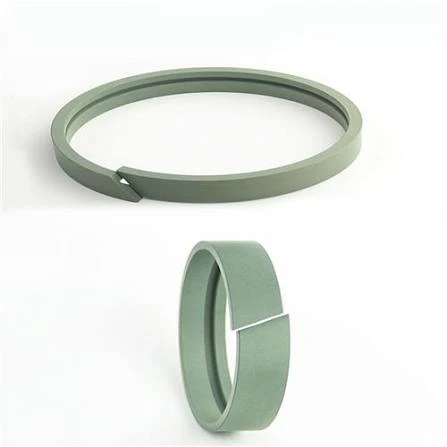

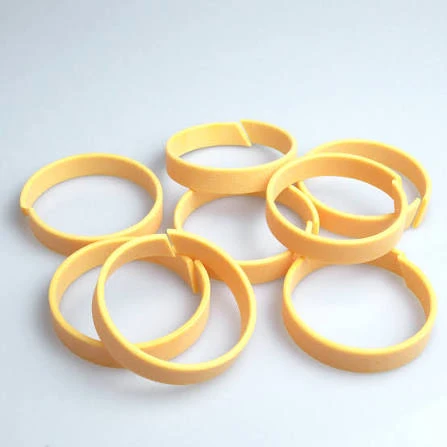

Thành phần dẫn hướng, thường được gọi là vòng chống mòn hoặc dải ổ trục, không phải là vòng đệm nhưng chúng hỗ trợ chức năng bịt kín bằng cách giữ thanh truyền và piston ở giữa. Nếu không có hướng dẫn thích hợp, phớt thủy lực sẽ chịu tải không đồng đều, gây mòn sớm. Các bộ phận này thường được làm bằng nhựa PTFE hoặc nhựa phenolic chứa đầy, mang lại độ ma sát thấp và khả năng chịu tải cao. Trong xi lanh có đường kính lớn của máy xúc lật, các bộ phận dẫn hướng cũng hấp thụ tải trọng bên từ lực gầu. Kiểm tra thường xuyên độ mòn của dẫn hướng là một cách đơn giản để dự đoán tuổi thọ của vòng đệm, vì khe hở quá mức sẽ làm cho vòng đệm bị nghiêng và rò rỉ.

Nhẫn dự phònglà những người bạn đồng hành thiết yếu của vòng chữ O trong các mạch áp suất cao, chẳng hạn như mạch trong bộ tích lũy búa thủy lực. Chúng lấp đầy khoảng trống giữa vòng chữ O và thành rãnh, ngăn không cho chất đàn hồi đùn vào khe hở. Thường được làm bằng nhựa cứng như PEEK hoặc PTFE, các vòng dự phòng có sẵn ở dạng xoắn ốc hoặc thiết kế đặc. Trong máy xây dựng, nơi thường xuyên xảy ra hiện tượng tăng đột biến áp suất (ví dụ: khi xô va vào đá), các vòng dự phòng giúp kéo dài đáng kể tuổi thọ của vòng chữ O. Chúng thường bị bỏ qua trong quá trình bảo trì, nhưng việc lắp đặt vòng dự phòng có thể tăng gấp đôi thời gian bảo dưỡng phớt trong các ứng dụng có yêu cầu khắt khe.

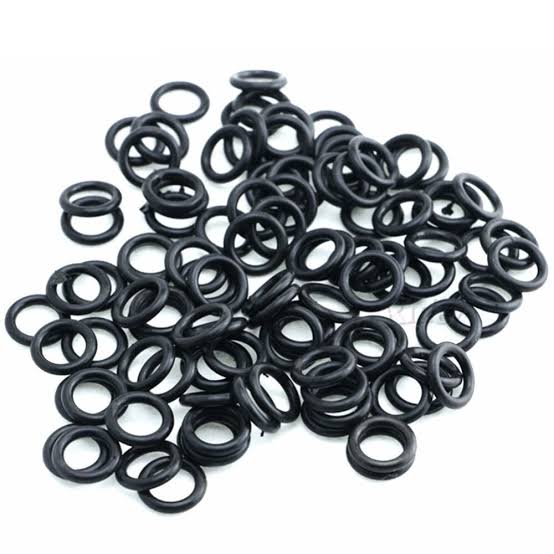

Vòng chữ Olà những con dấu phổ biến nhất trong máy móc xây dựng, được tìm thấy trong các khối đa dạng, khớp nối kết nối nhanh và cổng cảm biến. Mặt cắt ngang hình tròn của chúng giúp bịt kín đơn giản nhưng hiệu quả trong điều kiện tĩnh và động thấp. Tuy nhiên, trong dầu thủy lực nóng, vòng chữ O có thể bị nén, dẫn đến rò rỉ. Việc chọn chất đàn hồi phù hợp – FKM cho dầu nhiệt độ cao, NBR cho dầu tiêu chuẩn – là rất quan trọng. Ngoài ra, hiện tượng sưng tấy do chất lỏng không tương thích có thể gây ra hiện tượng đùn hoặc kẹt. Đối với cụm van của máy xúc lật, việc sử dụng vòng chữ O có tiết diện lớn hơn một chút (ví dụ: 2,62 mm thay vì 2,5 mm) có thể cải thiện độ nén và bù đắp cho độ mòn rãnh nhỏ.

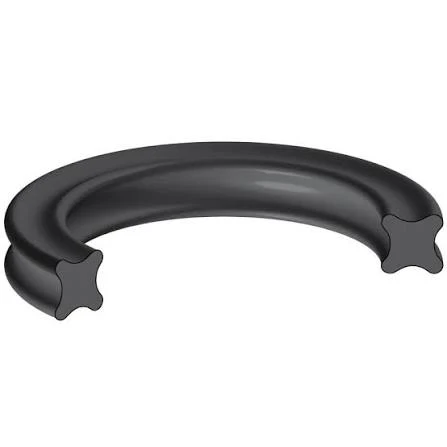

Nhẫn bốn, còn được gọi là vòng chữ X, có mặt cắt bốn cạnh cung cấp hai tiếp điểm bịt ​​kín mỗi bên. Chúng yêu cầu lực nén ít hơn so với vòng chữ O tiêu chuẩn để có cùng hiệu quả bịt kín, giúp giảm ma sát và sinh nhiệt. Điều này làm cho chúng trở nên lý tưởng cho các chuyển động dao động, chẳng hạn như trong động cơ xoay hoặc xi lanh lái. Trong máy xây dựng, nơi các chuyển động lặp đi lặp lại làm cho vòng chữ O tiêu chuẩn cuộn hoặc xoắn, vòng bốn giúp duy trì sự ổn định. Họ cũng xử lý tốt áp lực hai chiều. Tuy nhiên, thiết kế rãnh phù hợp thậm chí còn quan trọng hơn đối với vòng chữ X vì các vấu phải biến dạng đồng đều. Khi thay thế vòng chữ O bằng vòng bốn trong xi lanh điều chỉnh đường ray, nhiều kỹ sư đội xe cho biết đã giảm rò rỉ và vận hành êm ái hơn.

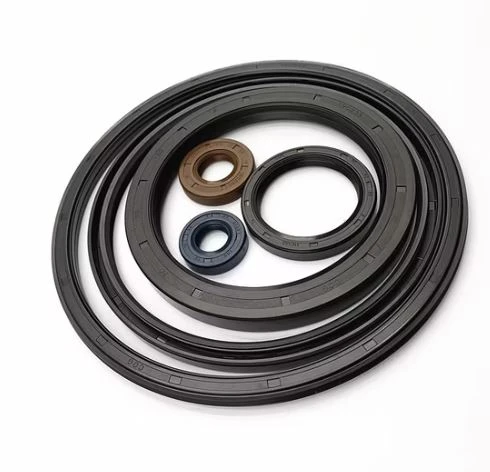

Con dấu quayđược sử dụng ở bất cứ nơi nào trục quay qua vỏ, chẳng hạn như trong bộ truyền động cuối cùng, bơm thủy lực và hộp số xoay. Trong máy móc xây dựng, những con dấu này phải đối mặt với bụi mài mòn, phun nước và lực ly tâm cao. Phốt quay thông thường có môi bịt kín chính với lò xo sọc để duy trì tiếp xúc và môi bụi thứ cấp để lau sạch chất gây ô nhiễm. Đối với máy kéo kiểu đường ray, vòng đệm quay trong động cơ truyền động bánh xích phải chịu được cả chuyển động quay và chuyển động dọc trục nhẹ. Sử dụng vật liệu môi fluorosilicon giúp cải thiện khả năng kiểm soát màng dầu và giảm nhiệt ma sát. Việc bôi trơn thường xuyên khu vực xung quanh vòng đệm có thể giúp giữ cho môi bụi hoạt động hiệu quả.

Trong xi lanh cánh tay máy xúc lớn, vòng đệm thủy lực thường bao gồm sự kết hợp của cốc chữ U với mộtVòng chữ Onăng lượng. Thiết kế này cung cấp tải trước để duy trì độ kín ngay cả ở áp suất thấp. Chất cung cấp năng lượng cũng bù đắp cho sự hao mòn của môi theo thời gian. Ngoài ra, một số phốt chịu tải nặng còn kết hợp lớp nền được gia cố bằng vải chống mài mòn để có tốc độ đạp xe cao. Đối với búa phá hủy, nơi tải trọng va đập cực lớn, việc chọn phốt có độ cứng kế cao hơn (95 Shore A) sẽ giúp chống biến dạng do va chạm. Việc mài giũa và vát cạnh xi lanh đúng cách là điều cần thiết để ngăn ngừa hư hỏng vòng đệm trong quá trình lắp ráp.

Các điểm trục trong cần và cánh tay của máy xúc chịu tải trọng bên cao có thể làm lệch thanh xi lanh.Thành phần dẫn hướngchẳng hạn như các dải PTFE tẩm đồng được lắp vào đầu xi lanh để hấp thụ các tải trọng này và giữ cho thanh đồng tâm. Điều này làm giảm sự mài mòn không đều trên phớt thủy lực và kéo dài tuổi thọ của nó. Ở xe ben có khớp nối, dẫn hướng xi lanh lái cũng cần xử lý dao động. Việc đo độ lệch của thanh thường xuyên có thể cho biết khi nào các bộ phận dẫn hướng bị mòn; thay thế kịp thời tránh hư hỏng con dấu thảm khốc. Nhiều lịch trình bảo trì bao gồm kiểm tra hướng dẫn sau mỗi 1000 giờ hoạt động.

Hệ thống thủy lực trong máy móc xây dựng thường gặp phải hiện tượng tăng áp suất đột ngột – ví dụ như khi một chiếc gầu xúc chạm vào chướng ngại vật.Nhẫn dự phòngđược đặt liền kề với vòng chữ O trong van hộp mực sẽ ngăn không cho vòng chữ O đùn vào lỗ van. Đối với các ứng dụng xung cao, vòng dự phòng dạng xoắn ốc được ưa chuộng hơn vì nó có thể giãn nở và co lại với vòng chữ O mà không gây hư hỏng. Trong máy xúc lật dạng trượt, mạch thủy lực phụ thường xuyên quay vòng và các vòng dự phòng đã được chứng minh là giúp tăng gấp ba lần tuổi thọ của vòng chữ O. Chúng không tốn kém nhưng có độ tin cậy cao.

Động cơ xoay trong cần cẩu bánh xích và máy xúc dựa vàocon dấu quayđể chứa dầu bôi trơn đồng thời tránh cát và sạn. Những con dấu này thường có vỏ ngoài bằng kim loại để lắp đặt vừa khít và môi cao su có lò xo. Kiểu tiếp xúc của môi phải được tối ưu hóa cho cả khả năng quay liên tục và thỉnh thoảng đứng yên. Trong môi trường mỏ đá nhiều bụi, đôi khi cần gạt nước nỉ bổ sung được lắp phía trước phốt quay. Đối với bộ truyền động xoay, việc sử dụng phốt quay có miếng vá tiếp xúc môi rộng hơn giúp giảm áp suất thiết bị, giảm mài mòn. Khi thay thế, hãy đảm bảo bề mặt trục không có vết rỗ và trầy xước – việc đánh bóng đơn giản có thể cải thiện tuổi thọ phốt lên 50%.
